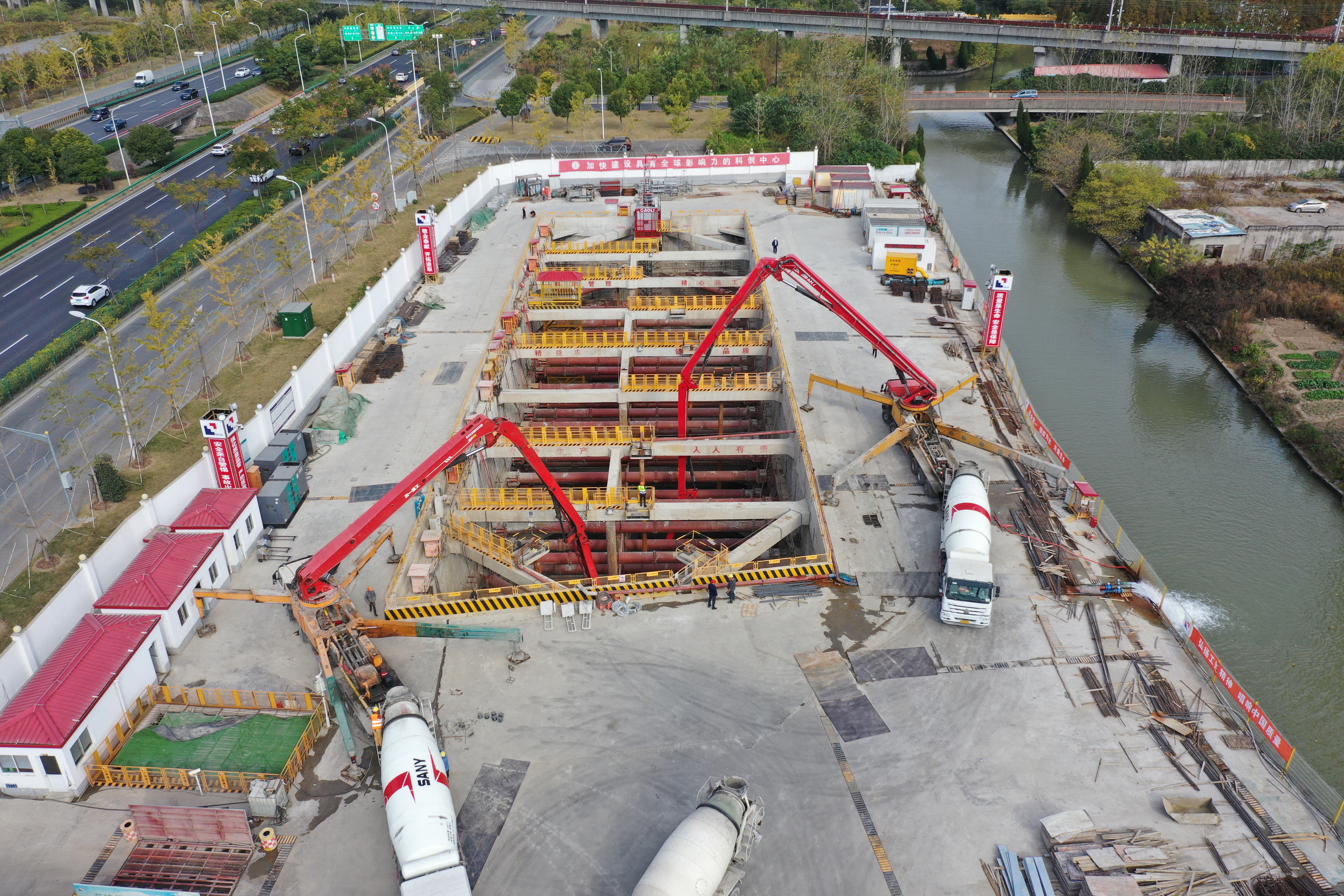

上海市在开挖的最深基坑——硬X射线自由电子激光装置项目1标段一号井，属于超深基坑工程，其最大开挖深度达40.6米，落深区（22m×22m）混凝土大底板，也是最后一块大底板，历经基础集团建设者近12个小时的连续浇筑，于11月17日成功“筑底”，标志着基础集团创出了迄今为止申城超深基坑施工的新纪录，为“上海深度”又添上浓墨重彩的一笔！ 项目一号工作井位于祖冲之路南侧、罗山路东侧、三八河西侧，基地占地面积约为19255m2。其中罗山路主路距离基坑最近约35.32m，辅路距离基坑最近约26.07 m；工作井北侧为祖冲之路，距离基坑最近约57.24m；工作井南侧有220kV高压铁塔，独立承台基础，距离基坑约150m；工作井东侧为现状三八河河道，距离基坑最近约15.23m；工作井西侧较远处为磁悬浮轨道，距离基坑最近约200m。由于本工程五个工作井均须半悬挂式降九层承压水，降水漏斗较常规降七层承压水影响范围更大，受影响的周边重要建筑物主要有磁悬浮、线地铁区间及车站、上海光源等。一号井基坑平面尺寸为20m×70m，基坑标准段挖深37.95米，落深区（22m×22m）挖深40.6米，土方总量超过6万方。基坑围护结构采用83米深，厚度为1200mm的铣接头地下连续墙；地墙外侧3米为一圈63米深850mm厚的CSM工法止水帷幕；坑内抗拔桩采用旋挖扩底工艺，桩深83米直径1米，立柱桩深度86米直径1.2米，支撑体系为8道混凝土支撑加两道带自动伺服系统的钢支撑，其中2、3道支撑为钢支撑，其余为混凝土支撑。支撑立柱采用直径0.6米钢管混凝土柱，坑底高低坑处采用RJP 加固。 超深地下连续墙施工，质量要求高 特别是针对项目难点研发无级可调的楔形垫铁，提高钢筋笼的吊装精度和速度，彻底解决吊装点受力不均和钢筋笼标高控制不精确的质量通病。在铣槽过程中，每刀在20米、50米和83米深度至少进行3次超声波测槽，发现偏差及时纠偏，确保地墙垂直度达到千分之一。清基过程中100%换新浆，减少沉渣厚度，降低浇筑过程中墙身夹泥的概率，提高混凝土浇筑的质量。废浆全部采用泥浆固化工艺，地墙施工不受泥浆外运管制的影响，同时也解决了泥浆质量不受控的难题。 加快超深基坑的开挖和支撑施工速度，确保项目进度 至底板浇筑完成为止，一号井基坑6个测点的地墙深层水平位移最大值为36.4~90.42mm。对沉降变形要求最高的磁悬浮轨道墩柱各监测点累计沉降量均小于0.9mm，同一承台左右支墩差异沉降小于0.4mm，前后墩柱差异沉降小于0.5mm，确保了基坑开挖期间，尤其是进博会期间磁浮列车的稳定运营。项目部充分利用信息技术指导现场施工，安装了支撑轴力和地墙深层位移自动化监测装置，实时上传监测数据。人工监测数据实现平台化，通过监测数据信息化管控APP可掌握基坑变形规律，并可进行数据分析。 基坑开挖中须抽降⑨层承压水，技术攻坚解难题 为减少抽降⑨层水对周边环境的影响，在无法隔断⑨层承压水的情况下，设计上考虑了加深地墙深度的措施，尽可能形成半悬挂式降水。项目部探索并研发了两种井壁封闭措施，均取得了良好的效果，形成了专利技术。 一号工作井基坑作为硬X射线自由电子激光装置项目5个工作井中第一个实现成功开挖筑底的基坑，是整个项目的一个重要里程碑。对其余4个工作井深基坑，乃至上海软土地区其他类似超深基坑工程的设计和施工具有重要的借鉴意义。同时一号工作井作为硬X射线项目的先锋军，打赢了极具战略意义的第一仗，提振和鼓舞了整个项目参建团队的士气和信心，为整个项目的顺利实施打下坚实的基础！ |
