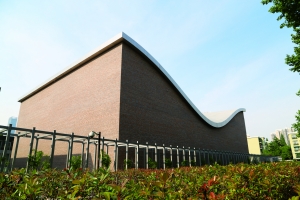

城市导报 2014.6.6 本报记者 李慧华 通讯员 查晔秀/文 吴立德/图 初夏的一个下午，走在梧桐林立的上海复兴中路上，阳光透过翠绿翠绿的新叶，碎金般洒下。刚过汾阳路，一座两层高的建筑以低调的奢华，赫然出现在眼前——朴素的陶土砖组成的墙面，灵动的屋顶曲面，犹如一只“大马鞍”——这就是拥有135年历史的上海交响乐团建造完毕的新厅（如下图）。 为了让上海有一座顶级的厅团合一的文化场所，市委宣传部请来了以世界级大师矶崎新和丰田泰久领衔的优秀设计团队。而要将优秀的图纸变成凝固的艺术，这一重任责无旁贷地落在了以打造文化建筑闻名的“精品先锋”——上海建工四建集团的身上。 上海交响乐团迁建工程体量并不大，占地仅16000平方米，包括一个1200座大演奏厅、一个具备高品质录音功能的400座室内乐小演奏厅等；建筑并不高，地下三层，地上两层。但就是这样一个工程，从2009年10月正式开工至今，历经4年多，连续5年被列为上海市重大工程。 那么，这栋貌似普通的建筑内部，究竟藏有怎样的玄机呢?在上海交响乐团的竣工并举行首场试演出前夕，记者进行了一番探访。 演奏厅建在弹簧上 交响乐团工程与地铁10号线最近处只相隔6米。为避免震动和噪音，达到世界一流演奏厅的音响效果，整个建筑将坐落在108个支撑弹簧上。由此，工程也成为国内第一座“全浮建筑”。 整个排演厅结构与地下室结构没有任何拉结，仅通过隔振器由柱墩支撑。为保证排演厅端正不倾斜，设计方要求钢筋混凝土柱墩的标高和平整度都要控制在正负2毫米以内。做惯了粗活的建筑工人干起了“绣花活”。以80后小伙周泓领衔的项目部，在现场架起3台水平仪，逐一校对每一个柱镦模板上口四个角的标高。为了确保柱墩表面的平实，1米左右高的柱镦，竟然还分两次浇捣；浇捣完毕后，8名泥水匠连夜对柱墩表面进行收光。最终，168个柱墩的1344个标高误差均控制在正负2毫米内，连一向苛刻的外方设计人员都表示满意。 隔振器（也就是弹簧）的吊装是全浮建筑的关键。300个隔振器，型号均不相同，必须与柱墩一一对应，稍有差池，就会放错位置。项目部管理人员全员出动，兵分两路，一组人手拿对讲机和图纸资料，核对型号，安装吊绳卡扣；一组人在基础底板上接受上方人员的播报，进行就位安装（如左图）。最终，300个隔振器一次性准确安放到位。时任上海市长韩正于2012年8月9日莅临现场视察工作时，充分肯定了项目部的工作。 国内首个“房中房” 四建建设者遇到的第二个施工难题是国内首个“房中房”建筑结构。为达到世界级高水准的声效标准，排演厅是“房中房”——双层钢筋混凝土中空结构。也就是说，整个排演厅犹如一个大大的“回”字形，上下左右都被双层钢筋混凝土包围。 双层混凝土墙的施工遭遇了前所未有的困难。双层墙之间的距离只有40-50厘米，每一隔段高3米多。按照设计要求，墙和墙之间的模板必须拆除。空腔内密不透风，施工时还正逢盛夏，腔内气温高达70摄氏度，工人进入狭窄的空腔，不干活已是浑身湿透，更何况要在转身都困难的空间内拆卸模板。为此，项目部成立了科研小组，积极开展双层板墙施工方案的研究，并在实施中不断修正。在经历了几次反复后，项目部决定采用全钢模方案，并启用吊车拆模，加快了施工进度，也解决了人员下空腔拆除模板困难的问题。 两个演奏厅在双层模板施工时，用于架设模板的螺杆在墙面上形成了近4万个螺杆洞。按照设计要求，这4万个螺杆洞必须一个一个地填补，而且内外侧都要填补，否则就会影响到音响效果。针对双层板墙单侧有200毫米厚的特点，项目部先用钻头将塑料套筒钻下来，再用特制的180毫米的钢筋条将一小段膨胀条塞入螺杆洞中，确保膨胀条堵住螺杆洞内侧对口，再灌注膨胀水泥填满洞口。如此简单繁复的动作，工人需要重复4万次。日方在事后的检查中，对4万个螺杆洞无一漏网表示极大的满意。 难度叠加艺高超 如果从高空俯瞰，上海交响乐团两个演奏厅的屋面，是优美而大气的流线型设计，如同飘逸的五线谱，又如流动的古典音乐，让人感受到这座艺术殿堂扑面而来的视觉冲击力。而这一特点也给施工带来了另一个难题——整个屋面荷载量达到4500吨。面对难题，项目部团队采用焊制钢筋桁架模型的方式,满足形变要求。 不仅设计给施工带来很大难度，难度还来源于周围复杂的施工环境。工程周边为优秀历史保护建筑，基坑三侧紧邻老式洋房。谁也没有料到，工程一开工便遭到周围居民的强烈反对，2010年4月至2010年11月，整个工程处于停工状态，工期一度十分紧张。 项目部为了减少施工干扰，在工地四周竖起了隔音屏障，在垂直运输上选择安装了两台动臂吊，施工高峰期晚上做三休一或者做二休一。项目部大打“感情牌”，和街道、居委做好沟通协调，解决居民生活实际困难，主动上门关心孤老和生病的居民；中高考期间，提早结束夜间施工；夜间关闭工地大光灯，避免光污染等。同时，项目部做好场地保洁工作，每天专人洒水清扫场地，避免扬尘。 而今，仅有两层高的交响乐团新建筑静静矗立在绿茵之中，和梧桐成荫的复兴中路浑然一体，折射出浓浓的艺术气息，令四周的居民喜上眉梢：“阿拉的居住环境好了，档次一下子提高了！”
|
