日前，市政总院EPC总承包的杨树浦水厂开工。作为全国重点文物保护单位，水厂内仅国家级文物保护建筑就有9处12幢，还有多处保护性建筑。在这里修水厂，可谓“绣花式”精雕细琢。

立体挖潜，极致提高土地利用

杨树浦水厂总用地面积16.8公顷，对比上海市水厂用地面积指标，本次实施深度处理增加建设用地5.9公顷。在对外没有新征用地的情况下，方案提出多种方式应对用地条件的限制。“原位拆建”，即拆除现有参数不合理的如沉淀池等设施后，在原址上复建经过调整布局和优化参数后的设施，提高制水效率。“高效综合”，通过采用密集型布置的方式，将池体叠合设计，节约用地。“充分挖潜”，对于文保本体，如甲乙丙组砂滤池，充分挖掘其空间上的潜力，结合活性炭池特点，新建深度处理系统，为全厂实施深度处理打下基础。

BIM技术，动态演示文物保全

此次深度改造设计前，市政总院调查走访多处，最早能找到的图纸是1935年的几张手绘图纸，数据极其有限。总院利用倾斜摄影技术，对全厂进行逆向建模，在保证一定精度的前提下，将现状厂区数字化呈现。在此基础上，采用BIM技术进行工程协同设计，减少专业冲突，提升设计成果品质，并利用BIM技术对文物保护方案进行模拟，结合施工步序，动态演示改造过程中相关文物建筑的保护措施，有效降低损毁风险，为后续阶段的工作开展提供强而有力的信息数据支持。

凌波微步，旋挖桩清障和围护

厂区地下情况复杂、障碍物多，隐蔽工程多，新建生产设施和文保建筑最小距离仅7米、在役净水设施管线最小距离仅3米。新建构筑物均为地下水池结构，最大基坑深度达11米。为此，根据每个构筑物建设条件的具体情况，提出基坑的围护结构最大位移和坑外地表最大沉降等设计控制参数。结合工程地质条件、场地条件及周边环境情况，对使用的深基坑和地基处理形式进行比选，提出采用旋挖咬合桩基基坑围护方案，地基基础采用旋挖桩，实现兼顾清障和施工围护桩两种功能，保障改造施工期间的水厂生产安全和文物保全。

金屋藏娇，国宝里变出新水池

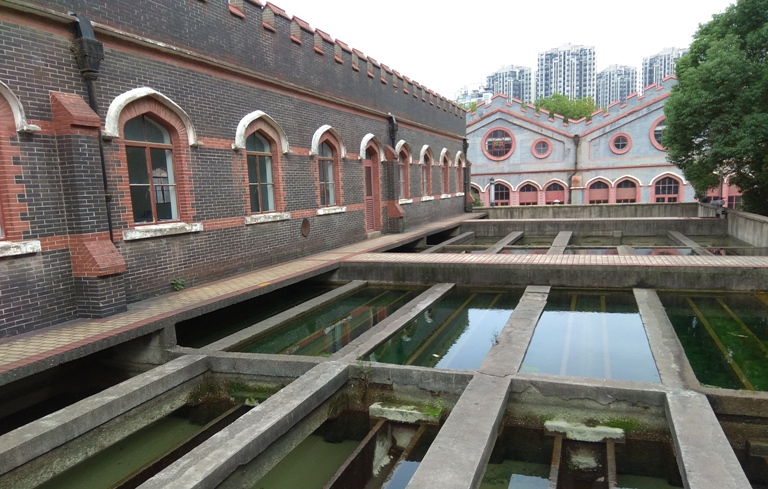

将现状的甲乙丙砂滤池叠清水池改造为炭滤池是工程的一大难点和特色。改造后，已到使用年限的老构筑物可重新焕发生机，继续服务市民。甲乙丙滤池均为历史保护建筑，需要修缮外立面，通过现场实地查勘，合理利用已建的池体、渠道，重新进行聚合物水泥砂浆粉刷加固，保证使用功能；对新增的变形缝开洞处进行加固，并设计特殊止水等构造措施，保证不漏水；对破除的池体部分采用开孔、线锯等非扰动破除，重新按新工艺要求浇筑池体；新旧水池的地基承载力保持变化不大，可以不进行地基处理，减少对基底的扰动。

现代科技，给文保做健康监测

杨树浦水厂是我国供水行业建厂最早的地面水厂，建筑的外形为英国传统城堡形式，使这座建筑成了沪上工业厂房中的美丽风景。其中的文物作为历史的物质遗存，是历史文化的见证和重要载体，此次水厂改造施工过程中，总院特别注重加强文物保护，运用大量现代科技，在施工范围基坑布置大量水平位移、沉井观测探头，基坑轴力探头，现有老的文物变形位移探头，精准观测变形情况，做到施工过程全视频覆盖。

修旧如旧，还原历史建筑风貌

为做好新增设施和历史风貌的和谐与统一，工程新增设施的布局从路网结构、形式体量、高度视线控制，立面材质颜色、绿化、水面都进行优化设计构思。通过工艺处理流程和总平面布局优化，新建设施以达到严格控制构建筑物高度的目的，坚持对历史建筑的尊重和还原，实现改造后尽可能保持水厂的空间格局不变、建筑风貌不变、整体天际线不变。项目实施后，所有更新的设备设施高度基本控制在1.5米以下，低于人的视线高度，新建构筑物尽量消隐于景观绿化之中，保证沿江、入口等位置的视线通廊。

云上制水，智慧水厂历久弥新

通过调研杨树浦水厂现有管理过程中的难点和需求点，总院利用物联网、信息资源整合等现代科学技术对杨树浦水厂生产、运行、维护、调度和服务等全方位、全过程管理进行重新梳理分类，提出“云上制水，八大智慧管理”的智慧水厂管理理念。“智慧生产、智慧安全、智慧巡检、智慧环境、智慧设备、智慧水质、智慧物料、智慧办公”这八大智慧管理系统将致力于解决杨树浦水厂生产及管理过程中过多的人为干预，实现生产及管理过程真正的“智慧化”及无人干预。最终将杨树浦水厂打造成为信息互通、反应快捷、管理有序、高效节能、绿色环保、环境舒适的水厂，成为上海乃至全国的智慧水厂标杆。
